சரியான ஒளிமின்னழுத்த டிசி ஃபியூஸைத் தேர்ந்தெடுப்பதில் உங்கள் சோலார் அரேயின் பாதுகாப்பு ஏன் உள்ளது

2025-11-18 0 எனக்கு ஒரு செய்தி அனுப்பு

நீங்கள் எந்த சூரிய மின் உற்பத்தி நிலையத்திற்குச் சென்றாலும், எந்த வணிக இன்வெர்ட்டர் கேபினட்டைத் திறந்தாலும் அல்லது எந்த குடியிருப்பு கூரை ஒளிமின்னழுத்த அமைப்பை நீங்கள் ஆய்வு செய்தாலும், நீங்கள் அடிக்கடி கவனிக்கப்படாத மற்றும் முக்கியமான கூறுகளைக் காணலாம்:ஒளிமின்னழுத்த DC உருகி. பொருத்தமற்றதுஒளிமின்னழுத்த DC உருகிபாதுகாப்பை ஆபத்தில் ஆழ்த்துவது மட்டுமல்லாமல் குறிப்பிடத்தக்க நிதி இழப்புகளையும் ஏற்படுத்தலாம். இந்த சிறிய சாதனம் மிகவும் இன்றியமையாதது எது? நிபுணர்கள் ஏன் தொடர்ந்து தேர்வு செய்கிறார்கள்ஜெங்காவ்உருகிகள்? அதன் மர்மங்களை ஒன்றாக வெளிப்படுத்துவோம்.

தனித்துவமான சவால்கள்

உங்கள் வீட்டில் நீங்கள் பயன்படுத்தும் மாற்று மின்னோட்டம் (ஏசி) போலல்லாமல், சோலார் பேனல்கள் நேரடி மின்னோட்டத்தை (டிசி) உருவாக்குகின்றன. இந்த DC தனித்துவமான மற்றும் ஆபத்தான பண்புகளைக் கொண்டுள்ளது:

1. தொடர்ச்சியான மின்னழுத்தம் மற்றும் உயர் மின்னோட்டம்: குறிப்பாக வலுவான சூரிய ஒளியின் கீழ், DC சுற்றுகள் அவற்றின் அதிகபட்ச மின்னழுத்தத்திற்கு அருகில் செயல்படுகின்றன. AC போலல்லாமல், ஒரு குறுகிய சுற்று அடுத்த பூஜ்ஜிய-குறுக்கு புள்ளியில் மறைந்துவிடாது; இதன் விளைவாக வரும் வளைவு நீண்ட காலம் நீடிக்கும் மற்றும் உலோகத்தை உருகுவதற்கும் தீயை ஏற்படுத்துவதற்கும் போதுமான வெப்பநிலையை உருவாக்குகிறது.

2. குறைந்த மூல மின்மறுப்பு: சோலார் பேனல்கள் மிகக் குறைந்த உள் எதிர்ப்பைக் கொண்டுள்ளன. ஒரு குறுகிய சுற்று ஏற்படும் போது, ஒரு பெரிய அலை மின்னோட்டம் கிட்டத்தட்ட உடனடியாக உருவாக்கப்படுகிறது. விரைவான பதில் பாதுகாப்பு இல்லாமல், கேபிள்கள் மற்றும் இணைப்பிகள் உடனடியாக எரிந்துவிடும்.

3. சிக்கலான வரிசைகள்: தொடர்-இணைக்கப்பட்ட சோலார் பேனல்கள் அதிக மின்னழுத்தங்களை உருவாக்குகின்றன (பொதுவாக 600V, 1000V, அல்லது 1500V DC). ஒவ்வொரு பேனல் அல்லது வரிசையையும் பாதுகாக்க ஒருங்கிணைந்த, நம்பகமான மற்றும் உயர் மின்னழுத்த உருகிகள் இணைப்பான் பெட்டியில் தேவை.

அதனால்தான் நிலையான ஏசி உருகிகள் டிசி சோலார் சர்க்யூட்களைப் பாதுகாப்பாகப் பாதுகாக்க முடியாது; தொடர்ச்சியான உயர் மின்னழுத்த DC வளைவுகளை திறம்பட அணைக்கத் தேவையான சிறப்பு வடிவமைப்பு அவர்களுக்கு இல்லை. மட்டுமேஒளிமின்னழுத்த DC உருகிகள்ஒளிமின்னழுத்த மின் உற்பத்திக்காக வடிவமைக்கப்பட்ட பொறியியல் வடிவமைப்பு மற்றும் இந்த பணியை நிறைவேற்ற தேவையான கடுமையான சோதனைகள் உள்ளன.

ஒளிமின்னழுத்த DC உருகியின் நோக்கம்

முக்கிய நோக்கம்ஒளிமின்னழுத்த DC உருகிகள்எளிமையானது: பேரழிவு ஏற்படும் முன் தவறுகளை தனிமைப்படுத்துவது. குறிப்பாக, அவை இரண்டு முக்கிய அபாயங்களிலிருந்து பாதுகாக்கின்றன:

1. ஷார்ட் சர்க்யூட்: வரி சேதம், இணைப்பு தோல்விகள், ஈரப்பதம் ஊடுருவல், கொறிக்கும் சேதம், கூறு செயலிழப்பு அல்லது முறையற்ற நிறுவல் ஆகியவற்றால் ஏற்படும் குறுகிய சுற்றுகள் குறைந்த-எதிர்ப்பு பாதையை உருவாக்குகின்றன, இது பெரிய, கட்டுப்பாடற்ற மின்னோட்ட எழுச்சிக்கு வழிவகுக்கிறது. ஒளிமின்னழுத்த DC உருகிகள் இந்த சுமையை உடனடியாகக் கண்டறிந்து அவற்றின் உள் கூறுகளை உருக்கி, சுற்றுவட்டத்தை பாதுகாப்பாகத் துண்டித்து, மேல்நிலை (பேனல்கள், இன்வெர்ட்டர்கள்) மற்றும் கீழ்நிலை (உருகிய கோடுகள், தீ) சேதத்தைத் தடுக்கின்றன.

2. தலைகீழ் மின்னோட்டம்: ஒரு பெரிய இணை அமைப்பில் ஒரு சரம் தோல்வியடையும் போது, தலைகீழ் மின்னோட்டம் ஏற்படலாம். தவறான பேனல் மின்னோட்ட உறிஞ்சியாக செயல்படுகிறது, இதனால் சாதாரண சர்க்யூட்ரி தவறான பேனல் வழியாக மின்னோட்டத்தை பின்னோக்கி தள்ளும். இந்த தலைகீழ் மின்னோட்டம் அதிக வெப்பம் மற்றும் பாதிக்கப்பட்ட பேனலுக்கு நிரந்தர சேதத்தை ஏற்படுத்தும். மூலோபாய ரீதியாக ஒளிமின்னழுத்த DC உருகிகளை நிறுவுவது ஒரு வழி வால்வு போல் செயல்படுகிறது, இந்த தலைகீழ் மின்னோட்டத்தைத் தடுக்கிறது மற்றும் சேதத்தைத் தடுக்கிறது.

ஒளிமின்னழுத்த DC உருகி சூரிய மண்டலங்களில் முக்கியமான பாதுகாப்பு சாதனங்கள்:

ஒளிமின்னழுத்த DC உருகிகளுக்கான முக்கியமான வேலை வாய்ப்பு புள்ளிகள்	எதிராக பாதுகாக்கிறது	பாதுகாப்பு இல்லாத விளைவு
இணைப்பான் பெட்டி உள்ளீடுகள்	தனித்தனி பேனல் சரங்களில் அதிகப்படியான மின்னோட்டம் இணைப்பிற்குள் செல்கிறது.	ஒரு சரத்தில் உள்ள தவறு அனைத்து இணை சரங்களிலிருந்தும், கேபிள்கள், டெர்மினல்கள், முழு பெட்டியிலிருந்தும் அழிவுகரமான மின்னோட்டத்தை இழுக்கிறது.
தொடர் சரங்களின் வெளியீடு	பின்னோக்கி மின்னோட்டம் மீண்டும் தவறான சரத்தில் பாய்கிறது (மேலே விவரிக்கப்பட்டுள்ளது).	தவறான சரத்தில் உள்ள பேனல்களுக்கு அதிக வெப்பம் மற்றும் நிரந்தர சேதம். குறிப்பிடத்தக்க சக்தி இழப்பு.
சரம் இணைப்பிகள் மற்றும் மத்திய இன்வெர்ட்டர்களுக்கு இடையே	பெரிய ஃபீடர் கேபிள்களில் அல்லது இன்வெர்ட்டரின் டிசி உள்ளீட்டிற்கு முன் ஏற்படும் முக்கிய ஷார்ட் சர்க்யூட்கள்.	பாதுகாப்பற்ற பிரதான DC ரன்களில் பேரழிவு வளைவு தீ ஆபத்து; இன்வெர்ட்டர் டிசி பாதுகாப்பை அதிகப்படுத்துகிறது.
உள்ளே DC-DC மாற்றிகள்/ உகப்பாக்கிகள்	மின்மாற்ற அலகுக்குள் உள் தவறுகள்.	சேதம் மாற்றிக்கு அப்பால் பரவுகிறது, மற்ற கூறுகள் அல்லது சுற்றுகளை பாதிக்கும். தீ ஆபத்து.
DC-இணைந்த கணினிகளில் பேட்டரி சரங்கள்	அதிக திறன் கொண்ட, அதிக ஆற்றல் கொண்ட பேட்டரி பேங்க்களுக்குள் குறுகிய சுற்றுகள்.	கட்டுப்பாடற்ற வெளியேற்றம் சாத்தியமான வெப்ப ரன்வே, தீ, வெடிப்புக்கு வழிவகுக்கும்.

1. எனது ஏசி சிஸ்டம் நிலையான உருகிகளைப் பயன்படுத்துகிறது, எனது சோலார் பேனல்களை நேரடியாகப் பாதுகாக்க நான் ஏன் இந்த உருகிகளைப் பயன்படுத்த முடியாது?

முற்றிலும் இல்லை. நிலையான ஏசி உருகிகள் ஏசி சுற்றுகளுக்கு மட்டுமே சோதிக்கப்படுகின்றன. DC வளைவுகளை அணைக்கும் இயற்பியல் (குறிப்பாக சூரிய மண்டலங்களில் பொதுவான உயர் மின்னழுத்தத்தின் கீழ்) மிகவும் சிக்கலானது. மின்னழுத்த பூஜ்ஜிய-குறுக்கு புள்ளியில், வினாடிக்கு 100 முதல் 120 முறை AC வளைவுகள் தங்களை அணைத்துக் கொள்கின்றன. DC வளைவுகள், இந்த அணைக்கும் புள்ளியைக் கொண்டிருக்கவில்லை; அவை தொடர்ந்து வன்முறையில் எரிகின்றன, அதிக வெப்பம், வெடிப்புகள் மற்றும் தீக்கு வழிவகுக்கும். ஃபோட்டோவோல்டாயிக் டிசி ஃப்யூஸ்கள் சான்றளிக்கப்பட்டவை மற்றும் பிரத்யேக வில்-அணைக்கும் அறைகள் மற்றும் மில்லி விநாடிகளுக்குள் தொடர்ச்சியான உயர் மின்னழுத்த DC வளைவுகளை பாதுகாப்பாக குறுக்கிடும் பொருட்களுடன் சிறப்பாக வடிவமைக்கப்பட்டுள்ளன.

2. எனது ஒளிமின்னழுத்த DC ஃப்யூஸுக்கு எந்த ஆம்பரேஜ் மதிப்பீட்டைத் தேர்வு செய்ய வேண்டும் என்பதை நான் எப்படி அறிவது?

உருகி விவரக்குறிப்பு அது பாதுகாக்கும் குறிப்பிட்ட சுற்று மின்னோட்டத்தின் அடிப்படையில் தீர்மானிக்கப்பட வேண்டும். இதற்கு கணக்கீடுகள் தேவை: சரம்/பேனல் ஷார்ட் சர்க்யூட் மின்னோட்டத்தை (Isc): நிலையான சோதனை நிபந்தனைகளின் (STC) கீழ், பேனல் அல்லது சரத்திற்கான அதிகபட்ச Isc மதிப்பீட்டைக் கண்டறியவும்.

பாதுகாப்பு விளிம்பைப் பயன்படுத்துதல்: சிறந்த நடைமுறையானது Isc இன் 125% முதல் 150% வரை உருகி மதிப்பீடுகளை அமைக்க பரிந்துரைக்கிறது (குறுக்கிடக்கூடிய தற்போதைய விநியோகம்). (உதாரணமாக, சரத்தின் Isc 10A ஆக இருந்தால், உருகி 12A அல்லது 15A ஆக இருக்க வேண்டும்). இது சாதாரண இயக்க மின்னோட்டத்தின் மாறுபாடுகளுக்கு ஒரு விளிம்பை வழங்குகிறது, அதே நேரத்தில் சாதாரண இயக்க மின்னோட்டத்தை விட தவறான மின்னோட்டங்களை இது தாங்கும். எப்போதும் நிறுவல் கையேடு, தேசிய மின் குறியீடுகள் (NEC, IEC) மற்றும் கீழ்நிலை உபகரணங்களின் விவரக்குறிப்புகள் (இணைப்பான் பெட்டிகள், இன்வெர்ட்டர்கள்) ஆகியவற்றைப் பார்க்கவும் - இவை பொதுவாக தேவையான உருகி மதிப்பீடுகளைக் குறிப்பிடுகின்றன. குறைவான மதிப்பிடப்பட்ட உருகிகள் தவறான அடிகளுக்கு வழிவகுக்கலாம், அதே சமயம் அதிகமாக மதிப்பிடப்பட்ட உருகிகள் ஆபத்தானவை மற்றும் விவரக்குறிப்புகளை மீறுகின்றன.

3. என் உருகி வெடித்தது. பொதுவான காரணங்கள் என்ன?

ஊதப்பட்ட உருகி அதன் முக்கியமான செயல்பாட்டை நிறைவு செய்ததைக் குறிக்கிறது. பொதுவான காரணங்களில் பின்வருவன அடங்கும்: ஷார்ட் சர்க்யூட் தவறுகள்: சேதமடைந்த கேபிள் இன்சுலேஷன், வளைவை ஏற்படுத்தும் தளர்வான இணைப்பிகள், டெர்மினல் இன்சுலேஷன் தோல்வி, வயரிங் அல்லது உபகரணங்களுக்கு உடல் சேதம் மற்றும் உள் கூறு செயலிழப்பு.

கடுமையான ஓவர்லோட்: மின்னோட்டம் ஃபியூஸின் மதிப்பிடப்பட்ட மின்னோட்டத்தை தொடர்ந்து மற்றும் கணிசமாக மீறுகிறது (இது ஷார்ட் சர்க்யூட்டை விட குறைவாகவே இருக்கும், ஆனால் வயரிங் அல்லது பாகம் மிகவும் குறைவாக இருந்தால் ஏற்படலாம்; இருப்பினும், சர்க்யூட் பாதுகாப்பு சாதனம் முதலில் பயணிக்க வேண்டும்).

தவறான ஊதுதல்: உயர்தர உருகிகளை தவறாக ஊதுவது அரிதானது என்றாலும், உருகி விவரக்குறிப்புகள் சிறிதளவு முடக்கப்பட்டிருந்தால், வயதான/அதிகமான சூழல்களால் செயல்திறன் குறைவடைந்தால், மோசமான இணைப்புகள் ஃப்யூஸ் ஹோல்டர் டெர்மினல்களை அதிக வெப்பமடையச் செய்தாலோ அல்லது உற்பத்தி குறைபாடுகள் இருந்தாலோ இது நிகழலாம்.

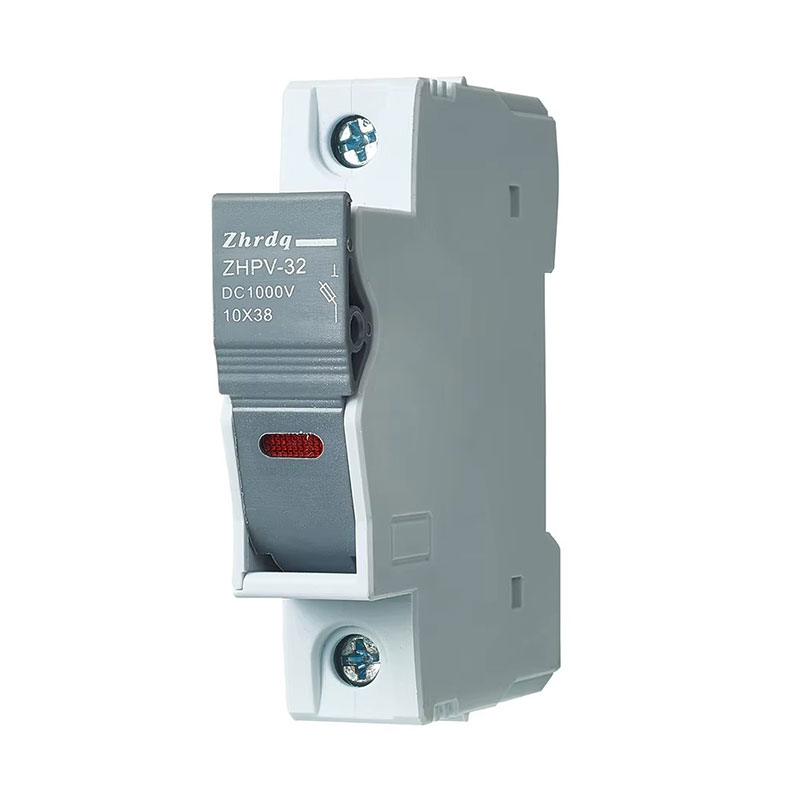

Photovoltaic DC Fuse

சரியான அளவு மற்றும் சான்றளிக்கப்படாமல் உங்கள் சூரிய வரிசை சிறிது நேரம் செயல்படலாம்ஒளிமின்னழுத்த DC உருகிகள், ஆனால் "செயல்பாடு" என்பது மின்சாரத்தை உற்பத்தி செய்வதை விட அதிகம்; இது பல தசாப்தங்களுக்கு நம்பகமான மற்றும் பாதுகாப்பான செயல்பாட்டைக் குறிக்கிறது. ஒவ்வொரு இணைப்பான் பெட்டியும் கேபிள்களின் ஒவ்வொரு சரமும் தோல்வியின் ஒரு புள்ளியாக இருக்கலாம், குறிப்பிட்ட நிலைமைகளின் கீழ் செயலிழக்கச் செய்யும். தரமற்ற உருகிகளைப் பயன்படுத்துவது அல்லது பாதுகாப்பைத் தவிர்ப்பது குறுக்குவழி அல்ல, மாறாக தொழில்நுட்ப வல்லுநர்கள், சொத்து மற்றும் உங்கள் முதலீட்டிற்கு ஏற்றுக்கொள்ள முடியாத ஆபத்து.

ஜெங்காவ் உருகுகிறதுபொறியியல் பாதுகாப்பைக் குறிக்கிறது. கடுமையான தரங்களுக்கு தயாரிக்கப்பட்டு, கடுமையான உலகளாவிய சூழல்களில் நிரூபிக்கப்பட்டவை, அவை நவீன ஒளிமின்னழுத்த அமைப்புகளுக்குத் தேவையான முக்கியமான வேகமான பதிலளிப்பு, உயர்-பிரேக்கிங்-திறன் பாதுகாப்பை வழங்குகின்றன.
