சுருக்கம்
ஓவர் கரண்ட் பாதுகாப்பு என்பது அனைத்து குறைந்த மின்னழுத்த தொழில்துறை மின் விநியோக அமைப்புகளின் முக்கிய பாதுகாப்புத் தடையாகும், மேலும் நிலையான-இணக்கமான உயர்-தற்போதைய உருகிகள் சுவிட்ச்கியர், மோட்டார்கள் மற்றும் மின்மாற்றிகளை சேதப்படுத்தும் குறுகிய-சுற்று மற்றும் ஓவர்லோட் தவறுகளுக்கு எதிரான பாதுகாப்பின் முதல் வரிசையாக செயல்படுகின்றன.IEC 60269 415V உயர் மின்னோட்ட உருகிஒருங்கிணைக்கப்பட்ட சர்வதேச IEC 60269 தரநிலைகளைப் பின்பற்றுகிறது மற்றும் 415V AC தொழிற்துறை சுற்றுகளுக்கு நிலையான gG/gL முழு அளவிலான பாதுகாப்பை வழங்க, போல்ட்-ஆன் செராமிக் கட்டுமானத்தை ஏற்றுக்கொள்கிறது. இந்தக் கட்டுரை மின் பொறியாளர்கள் மற்றும் கொள்முதல் நிபுணர்களின் முக்கிய கவலைகள், தரப்படுத்தப்பட்ட கட்டமைப்பு வடிவமைப்பு, முழு செயல்திறன் அளவுருக்கள், பொருள் ஆயுள், பல-தொழில் பயன்பாட்டு பொருத்தம், நிறுவல் விவரக்குறிப்புகள் மற்றும் தவறு மறுமொழி தர்க்கம் ஆகியவற்றை உள்ளடக்கியது. அனைத்து பகுப்பாய்வுகளும் நிதிக் குறிகாட்டிகளைத் தவிர்க்கின்றன, மேலும் பாதுகாப்பு இணக்கம், வெப்ப நிலைத்தன்மை, உடைக்கும் திறன் மற்றும் குறைந்த மின்னழுத்த மின் அமைப்பு உள்ளமைவுக்கான முறையான குறிப்பை வழங்குவதற்கான நீண்ட சுழற்சி செயல்பாட்டு நம்பகத்தன்மை ஆகியவற்றை மையமாகக் கொண்டுள்ளன.
பொருளடக்கம் (ஒவ்வொரு ஹைப்பர்லிங்கையும் கிளிக் செய்து தொடர்புடைய அத்தியாயத்திற்கு செல்லவும்)
- 1. IEC 60269 உயர் மின்னோட்ட உருகி தயாரிப்புகளின் முக்கிய வடிவமைப்பு மற்றும் நிலையான வரையறை
- 2. நிலையான தொழில்நுட்ப விவரக்குறிப்பு அளவுரு அட்டவணையை முடிக்கவும்
- 3. செராமிக் ஹவுசிங் & சில்வர்-ப்ளேட்டட் டெர்மினல் மெட்டீரியல் நன்மைகள்
- 4. gG/gL பாதுகாப்பு சிறப்பியல்பு & தவறு குறுக்கீடு செயல்திறன்
- 5. யுனிவர்சல் இன்டஸ்ட்ரியல் அப்ளிகேஷன் மேட்சிங் காட்சிகள்
- 6. நிறுவல் வழிகாட்டுதல்கள் & தினசரி செயல்பாட்டு பராமரிப்பு விதிகள்
- 7. மின் கொள்முதல் மற்றும் பொறியியல் தொடர்பான அடிக்கடி கேட்கப்படும் தொழில்நுட்ப கேள்விகள்
- 8. தனிப்பயனாக்கப்பட்ட தொழில்நுட்ப பொருத்தம் ஆதரவு
1. IEC 60269 உயர் மின்னோட்ட உருகி தயாரிப்புகளின் முக்கிய வடிவமைப்பு மற்றும் நிலையான வரையறை
IEC 60269 குறைந்த மின்னழுத்த உயர் உடைக்கும் திறன் உருகிகளுக்கான உலகளாவிய ஒருங்கிணைந்த நிலையான கட்டமைப்பை உருவாக்குகிறது, மதிப்பிடப்பட்ட மின்னழுத்தம், தற்போதைய சுமந்து செல்லும் திறன், நேரம்-தற்போதைய பண்புகள், இயந்திர அமைப்பு மற்றும் பாதுகாப்பு சோதனை தரநிலைகளுக்கான கடுமையான விதிகளை வரையறுக்கிறது. தொழில்துறை 415V மூன்று-கட்ட விநியோக நெட்வொர்க்குகளுக்கு, உயர்-தற்போதைய உருகி இணைப்புகள் விலையுயர்ந்த கீழ்நிலை மின் சாதனங்களைப் பாதுகாக்க, ஓவர்லோட் ஸ்லோ-ப்ளோ மற்றும் உடனடி குறுகிய-சுற்று குறுக்கீடு ஆகிய இரண்டையும் பூர்த்தி செய்ய வேண்டும்.
பாரம்பரிய பிளாஸ்டிக்-ஷெல் உருகிகள் உயர்-தற்போதைய தொழில்துறை சூழல்களில் வெளிப்படையான குறைபாடுகளை எதிர்கொள்கின்றன, இதில் போதுமான வெப்ப எதிர்ப்பு, தளர்வான தொடர்பு முனையங்கள் மற்றும் வரையறுக்கப்பட்ட உடைக்கும் திறன் ஆகியவை அடங்கும். இந்த தயாரிப்பால் ஏற்றுக்கொள்ளப்பட்ட போல்ட்-ஆன் செராமிக் அமைப்பு, ஒருங்கிணைந்த உயர்-வெப்பநிலை எதிர்ப்பு வீடுகள் மற்றும் வெள்ளி பூசப்பட்ட செப்பு இணைக்கும் முனையங்கள் மூலம் இந்த வலி புள்ளிகளை தீர்க்கிறது. கனரக தொழில்துறை குறைந்த மின்னழுத்த சுற்றுகளுக்கு வடிவமைக்கப்பட்ட தரப்படுத்தப்பட்ட பாதுகாப்பு கூறுகளாக,IEC 60269 415V உயர் மின்னோட்ட உருகிபொறியியல் ஒருங்கிணைப்பாளர்களுக்கான குறுக்கு-திட்ட பரிமாற்றத்தை அடைய பரிமாண சகிப்புத்தன்மை மற்றும் மின் செயல்திறன் குறிகாட்டிகளை ஒருங்கிணைக்கிறது.
1.1 இரண்டு முக்கிய செயல்பாட்டு வடிவமைப்பு தொகுதிகள்
- பீங்கான் காப்பு வீட்டு தொகுதி: உயர் அலுமினா பீங்கான் பொருள் நீண்ட கால மதிப்பிடப்பட்ட தற்போதைய சுமை கீழ் ஷெல் சிதைப்பது தவிர்க்க சிறந்த வெப்ப நிலைத்தன்மையுடன், தவறு குறுக்கீடு போது ஆர்க் விரிவாக்கம் தடுக்கிறது.
- போல்ட்-இணைக்கப்பட்ட கடத்தும் முனைய தொகுதி: வெள்ளி முலாம் உருகி இணைப்பு மற்றும் பஸ்பார் இடையே தொடர்பு எதிர்ப்பைக் குறைக்கிறது, தொடர்ச்சியான உயர்-தற்போதைய செயல்பாட்டின் போதும் நிலையான வரம்புகளுக்குள் இணைப்பு புள்ளிகளில் வெப்பநிலை உயர்வைக் கட்டுப்படுத்துகிறது.
- உள் உருகக்கூடிய உறுப்பு தொகுதி: அளவீடு செய்யப்பட்ட உலோக உருகும் gG/gL பண்பு வளைவுடன் பொருந்துகிறது, அப்ஸ்ட்ரீம் மற்றும் கீழ்நிலை சுற்று பாதுகாப்பு சாதனங்களுடன் தரப்படுத்தப்பட்ட பாதுகாப்பு ஒருங்கிணைப்பை அடைகிறது.
1.2 IEC 60269 நிலையான இணக்கத்தின் மதிப்பு
IEC 60269 வகை சோதனையில் முழுமையாக தேர்ச்சி பெற்ற தயாரிப்புகள், ஐரோப்பிய, தென்கிழக்கு ஆசிய மற்றும் ஆஸ்திரேலிய சந்தைகளில் உள்ள தொழில்துறை திட்டங்களில் மீண்டும் மீண்டும் பாதுகாப்பு சான்றிதழ் இல்லாமல் பயன்படுத்தப்படலாம். சாதாரண இயக்க மின்னோட்டத்தின் கீழ் வில் கசிவு, ஷெல் விரிசல் மற்றும் முன்கூட்டியே உருகுதல் போன்ற மறைக்கப்பட்ட அபாயங்களை அகற்ற, கடுமையான, குறுகிய-சுற்று முறிவு மற்றும் இயந்திர அதிர்வு சோதனைகளை தரநிலை செயல்படுத்துகிறது. எல்லை தாண்டிய உபகரணத் திட்டங்களைக் கையாளும் கொள்முதல் குழுக்களுக்கு, ஒருங்கிணைந்த நிலையான இணக்கமானது, கூறு தகுதி மற்றும் திட்ட ஏற்பு செயல்முறைகளை பெரிதும் எளிதாக்குகிறது.
2. நிலையான தொழில்நுட்ப விவரக்குறிப்பு அளவுரு அட்டவணையை முடிக்கவும்
மின் வடிவமைப்பு மற்றும் கொள்முதல் ஆகியவை சுற்று பொருத்தம் மற்றும் மாதிரித் தேர்வை முடிக்க தெளிவான தரப்படுத்தப்பட்ட அளவுருக்களை நம்பியுள்ளன. இந்தத் தொடர் 415V AC வேலை செய்யும் மின்னழுத்தத்தின் கீழ் 200A முதல் 400A வரை மதிப்பிடப்பட்ட மின்னோட்ட வரம்புகளை உள்ளடக்கியது, திட்ட வடிவமைப்பின் போது மீண்டும் மீண்டும் அளவுருக்களை ஒப்பிடும் பணிச்சுமையைக் குறைக்க ஒருங்கிணைக்கப்பட்ட இயந்திர மற்றும் மின் குறிகாட்டிகளுடன். கீழே உள்ள அட்டவணை ZHJPU-L மாதிரி வரிக்கு பொருந்தக்கூடிய அனைத்து முக்கிய நிலையான விவரக்குறிப்புகளையும் வரிசைப்படுத்துகிறது.
| தொழில்நுட்ப அளவுரு உருப்படி | நிலையான கட்டமைப்பு மதிப்பு |
|---|---|
| இணக்க தரநிலைகள் | IEC 60269, GB13539, CE சான்றளிக்கப்பட்டது |
| மதிப்பிடப்பட்ட இயக்க மின்னழுத்தம் | 415V / 500V AC, 50Hz |
| மதிப்பிடப்பட்ட தற்போதைய கவரேஜ் | 200A ~ 400A, வழக்கமான விவரக்குறிப்பு 355A |
| பாதுகாப்பு பண்பு | gG / gL முழு அளவிலான ஓவர்லோட் & ஷார்ட் சர்க்யூட் பாதுகாப்பு |

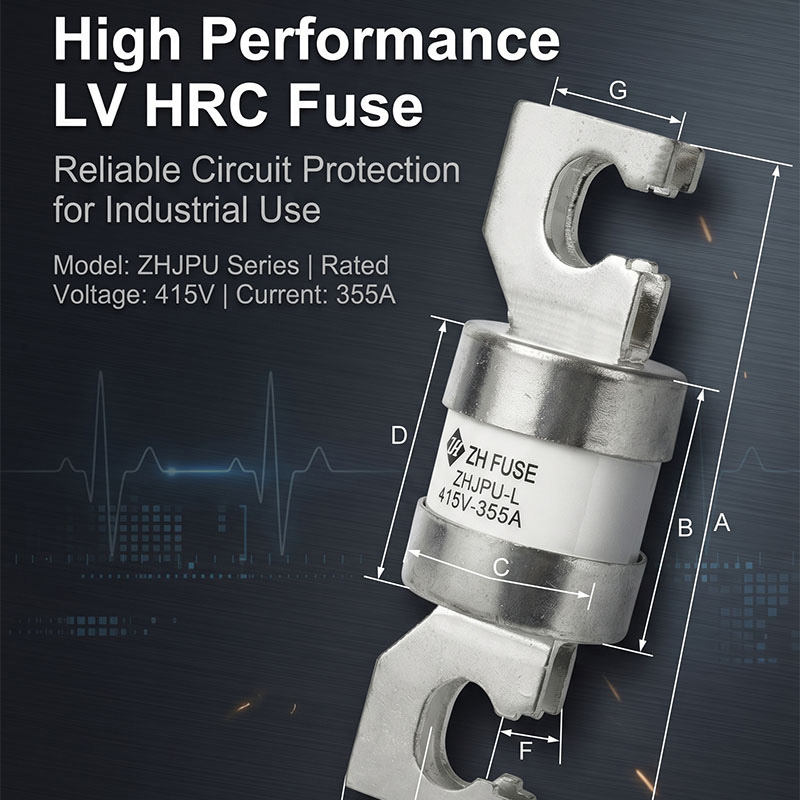

| வீட்டு கட்டுமானப் பொருள் | உயர் வெப்பநிலை எதிர்ப்பு பீங்கான் குழாய் |
| டெர்மினல் மெட்டீரியல் & சர்ஃபேஸ் ட்ரீட்மென்ட் | வெள்ளி முலாம் அடுக்கு கொண்ட செப்பு தளம் |
| மவுண்டிங் பயன்முறை | போல்ட்-ஆன் பஸ்பார் நிலையான இணைப்பு |
| உடைக்கும் திறன் தரம் | உயர் தொழில்துறை ஷார்ட் சர்க்யூட் உடைக்கும் திறன் |
| தனிப்பயனாக்குதல் ஆதரவு | ODM / OEM தனிப்பயன் அளவு & அச்சிடுதல் |
2.1 வெவ்வேறு சர்க்யூட் சுமைகளுக்கான மாதிரி தேர்வு தர்க்கம்
- இலகுரக தொழில்துறை விநியோக கிளைகள் (200A~280A): சிறிய தொழிற்சாலை துணை உபகரணங்கள், லைட்டிங் விநியோக பெட்டிகள் மற்றும் நிலையான சீரான சுமை கொண்ட குறைந்த சக்தி கட்டுப்பாட்டு பேனல்களுக்கு ஏற்றது.
- நடுத்தர மோட்டார் கட்டுப்பாட்டு சுற்றுகள் (300A~360A): நடுத்தர அளவிலான மூன்று-கட்ட மோட்டார்கள், கன்வேயர் டிரைவ் சிஸ்டம் மற்றும் சிங்கிள் டிரான்ஸ்பார்மர் செகண்டரி பாதுகாப்பு லூப்களுடன் பொருந்துகிறது.
- ஹெவி மெயின் இன்கமிங் சர்க்யூட்கள் (380A~400A): பெரிய மின் விநியோக மையங்கள், ஜெனரேட்டர் வெளியீட்டு முனையங்கள் மற்றும் கனரக இயந்திரங்களின் பிரதான மின் விநியோக சுழல்கள் ஆகியவற்றின் பிரதான பஸ்பார் பாதுகாப்புக்கு பயன்படுத்தப்படுகிறது.
2.2 அனைத்து தற்போதைய கிரேடுகளிலும் ஒருங்கிணைந்த பகிரப்பட்ட வடிவமைப்பு நன்மைகள்
இந்த தயாரிப்பு வரிசையில் உள்ள ஒவ்வொரு தற்போதைய விவரக்குறிப்பும் ஒரே மாதிரியான பீங்கான் வீட்டு அமைப்பு மற்றும் போல்ட் டெர்மினல் அமைப்பை வைத்திருக்கிறது. இந்த நிலையான வடிவமைப்பு பராமரிப்பு பணியாளர்களை ஒரே நிறுவல் கருவிகள் மற்றும் உதிரி பாக மேலாண்மை தரங்களைப் பயன்படுத்த அனுமதிக்கிறது, வெவ்வேறு தற்போதைய தரங்களுக்கு சிறப்பு பொருத்துதல் தயாரிப்பைத் தவிர்க்கிறது. ஒருங்கிணைக்கப்பட்ட வெள்ளி பூசப்பட்ட முனைய தடிமன் முழு தயாரிப்பு வரம்பில் நிலையான தொடர்பு எதிர்ப்பு செயல்திறனுக்கு உத்தரவாதம் அளிக்கிறது, நீண்ட கால இணையான அமைச்சரவை செயல்பாட்டின் போது சீரற்ற முனைய பரிமாணங்களால் ஏற்படும் வெப்பநிலை உயர்வு விலகலை நீக்குகிறது.
3. செராமிக் ஹவுசிங் & சில்வர்-ப்ளேட்டட் டெர்மினல் மெட்டீரியல் நன்மைகள்
பொருள் தேர்வு நேரடியாக நீண்ட கால சேவை வாழ்க்கை மற்றும் கடுமையான தொழில்துறை சூழல்களில் உயர் மின்னோட்ட உருகிகளின் செயல்பாட்டு பாதுகாப்பை தீர்மானிக்கிறது. குறைந்த விலை பிளாஸ்டிக் ஷெல் உருகிகள் கரிம பாலிமர் பொருட்களைப் பயன்படுத்துகின்றன, அவை நீடித்த உயர் வெப்பநிலையில் மென்மையாக்கப்படுகின்றன மற்றும் சிதைகின்றன, அதே நேரத்தில் வெற்று செப்பு முனையங்கள் ஈரப்பதம் அல்லது தூசி நிறைந்த பட்டறைகளில் விரைவாக ஆக்சிஜனேற்றம் செய்கின்றன, தொடர்பு எதிர்ப்பை அதிகரிக்கின்றன மற்றும் அசாதாரண வெப்பமடைதல் தவறுகளைத் தூண்டுகின்றன.
செராமிக் ஷெல் மற்றும் வெள்ளி பூசப்பட்ட செப்பு முனையங்களின் இரட்டை பொருள் அமைப்பு இந்த நீடித்த பலவீனங்களை ஒரே நேரத்தில் தீர்க்கிறது. உயர் தூய்மை தொழில்துறை பீங்கான் சிதைவு இல்லாமல் தொடர்ச்சியான உயர் வெப்பநிலையை தாங்கும், மேலும் செப்பு முனையங்களில் உள்ள வெள்ளி முலாம் அடுக்கு பல ஆண்டுகளாக நிலையான கடத்தும் செயல்திறனை பராமரிக்க காற்று ஆக்ஸிஜனேற்றத்தை தனிமைப்படுத்துகிறது. தினசரி 24 மணிநேரமும் இயங்கும் தொழில்துறை சக்தி அமைப்புகளுக்கு, இந்த பொருள் கட்டமைப்பு வழக்கமான கூறு ஆய்வு மற்றும் மாற்று சுழற்சிகளின் அதிர்வெண்ணை வெகுவாகக் குறைக்கிறது.IEC 60269 415V உயர் மின்னோட்ட உருகிஅதிக தூசி, அதிக ஈரப்பதம் மற்றும் அடிக்கடி வெப்பநிலை ஏற்ற இறக்கம் தொழிற்சாலை சூழல்களுக்கு ஏற்ப இந்த முதிர்ந்த கலப்பு பொருள் தீர்வை ஏற்றுக்கொள்கிறது.
- செராமிக் ஹவுசிங்: உயர் ஆர்க் அடக்குமுறை செயல்திறன், சுவிட்ச் கியர் கேபினட்டுகளுக்குள் தீ அபாயங்களைத் தவிர்ப்பதற்காக ஷார்ட்-சர்க்யூட் குறுக்கீட்டின் போது ஆர்க் வெளிப்புறமாக தெறிப்பதைத் தடுக்கிறது.
- வெள்ளி முலாம் பூசப்பட்ட செப்பு முனையங்கள்: குறைந்த தொடர்பு எதிர்ப்பு, முழு மதிப்பிடப்பட்ட சுமையின் கீழ் குறைந்தபட்ச வெப்பநிலை உயர்வு, கரையோர அல்லது இரசாயன ஆலை பட்டறைகளுக்கு ஆக்ஸிஜனேற்ற எதிர்ப்பு மற்றும் அரிப்பு எதிர்ப்பு.
- உள் நிரப்புதல் வில்-தணிக்கும் ஊடகம்: தவறு வெட்டும் போது உடனடியாக வில் ஆற்றலை உறிஞ்சுகிறது, வீடுகள் சிதைவு அல்லது துண்டு துண்டாக இல்லாமல் அதிக உடைக்கும் திறனை ஆதரிக்கிறது.
3.1 தொடர்ச்சியான செயல்பாட்டில் வெப்ப நிலைத்தன்மை செயல்திறன்
ஆயிரக்கணக்கான மணிநேரங்களுக்கு முழு மதிப்பிடப்பட்ட தற்போதைய தொடர்ச்சியான செயல்பாட்டின் கீழ், செராமிக் வீடுகள் விரிவாக்கம் அல்லது விரிசல் இல்லாமல் பரிமாண நிலைத்தன்மையை பராமரிக்கிறது. பியூசிபிள் தனிமத்தால் உருவாக்கப்படும் உள் வெப்பம் பீங்கான் சுவர் வழியாக சமமாகச் சிதறி, பிளாஸ்டிக் உருகி ஓடுகளில் தோன்றும் உள்ளூர் சூடான இடங்களைத் தவிர்க்கிறது. மோசமான இயற்கை காற்றோட்டம் கொண்ட மூடப்பட்ட சுவிட்ச் கியர் கேபினட்களில் கூட, உருகி இணைப்பின் ஒட்டுமொத்த வெப்பநிலை உயர்வானது IEC 60269 நிலையான அனுமதிக்கப்பட்ட வரம்புகளுக்குள் இருக்கும், இது அதிகப்படியான உள்ளூர் வெப்பக் குவிப்பினால் ஏற்படும் அருகிலுள்ள பஸ்பார் இன்சுலேஷன் வயதான அபாயத்தை நீக்குகிறது.
4. gG/gL பாதுகாப்பு சிறப்பியல்பு & தவறு குறுக்கீடு செயல்திறன்
gG மற்றும் gL ஆகியவை IEC 60269 ஆல் வரையறுக்கப்பட்ட உலகளாவிய முழு அளவிலான பாதுகாப்பு பண்புகளை பிரதிநிதித்துவப்படுத்துகின்றன, இது தொழில்துறை மின்சுற்றுகளை அச்சுறுத்தும் இரண்டு பெரிய பிழை வகைகளை உள்ளடக்கியது: லேசான நீண்ட நேர சுமை மற்றும் உடனடி கடுமையான குறுகிய சுற்று. பல குறைந்த தர தொழில்துறை உருகிகள் ஒற்றை-வகை பாதுகாப்பை மட்டுமே ஆதரிக்கின்றன, மோட்டார் ஸ்டார்ட்அப் சர்ஜ் மின்னோட்டத்தின் கீழ் மிக எளிதாக உருகும் அல்லது பெரிய குறுகிய-சுற்று மின்னோட்டத்தை விரைவாக துண்டிக்கத் தவறியது.
4.1 ஓவர்லோட் ஸ்லோ-ப்லோ பாதுகாப்பு லாஜிக் (gL சிறப்பியல்பு)
மின்சுற்றுகள் மிதமான ஓவர்லோட் மின்னோட்டத்தை 1.3 மடங்கு மற்றும் 5 மடங்கு மதிப்பிடப்பட்ட வேலை மின்னோட்டத்தை எதிர்கொள்ளும் போது, தாமதமான செயலுடன் உருகும் உறுப்பு படிப்படியாக உருகும். இந்த தாமதமானது சாதாரண மோட்டார் ஸ்டார்ட்அப், மின்தேக்கி சார்ஜிங் மற்றும் உபகரணங்களின் தற்காலிக மின்னோட்ட அலைகளின் போது தவறான ஃப்யூஸ் ஊதுவதைத் தவிர்க்கிறது, அதே நேரத்தில் கேபிள் இன்சுலேஷன் வயதானதைத் தடுக்கவும் மற்றும் உபகரணங்கள் அதிக வெப்பமடைவதைத் தடுக்கவும் ஓவர்லோட் ஒரு குறிப்பிட்ட நேரத்திற்கு நீடித்தால் மின்சாரத்தை குறைக்கிறது.
4.2 உடனடி ஷார்ட் சர்க்யூட் பிரேக்கிங் பாதுகாப்பு லாஜிக் (ஜிஜி சிறப்பியல்பு)
கேபிள் ஷார்டிங், உபகரணங்களின் உள் முறிவு அல்லது பஸ்பார் மோதல் ஆகியவற்றால் கடுமையான ஷார்ட்-சர்க்யூட் மின்னோட்டம் ஏற்பட்டால், உள் உருகும் மைக்ரோ விநாடிகளுக்குள் திறந்த சுற்று உருவாக உடனடியாக ஆவியாகிறது. பீங்கான் ஷெல் மற்றும் வில்-தணிக்கும் நிரப்பு மின்சார வளைவுகளை திறம்பட அடக்குகிறது, சுற்றியுள்ள சுவிட்ச் கியர் கூறுகளுக்கு ஆர்க் ஃபிளாஷ் சேதம் இல்லாமல் தவறு பகுதியை பாதுகாப்பாக தனிமைப்படுத்துகிறது. உயர் உடைக்கும் திறன், கட்டமைப்பு சிதைவு அல்லது கடத்தும் பொருள் தெறித்தல் இல்லாமல் தீவிர பிழை மின்னோட்டத்தை அணைக்க முடியும் என்பதை உறுதி செய்கிறது.
4.3 அப்ஸ்ட்ரீம் மற்றும் கீழ்நிலை பாதுகாப்பு சாதனங்களுடன் தேர்ந்தெடுக்கப்பட்ட ஒருங்கிணைப்பு
- தரப்படுத்தப்பட்ட பாதுகாப்பு ஒருங்கிணைப்பை உருவாக்க, கீழ்நிலை உபகரணங்களில் மினியேச்சர் சர்க்யூட் பிரேக்கர்கள், மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் மற்றும் கான்டாக்டர்கள் ஆகியவற்றைப் பொருத்துகிறது.
- நேர-தற்போதைய வளைவு வடிவமைப்பு, பகுதி சுற்றுப் பிழைகளின் போது, முழு விநியோக கேபினட்டின் முழு-அமைப்பு மின்வெட்டைத் தவிர்த்து, பிழையான கிளை உருகி மட்டுமே உருகுவதை உறுதி செய்கிறது.
- நடுத்தர மற்றும் பெரிய தொழில்துறை மின் விநியோக அமைப்புகளுக்கான மின்மாற்றி மற்றும் ஜெனரேட்டர் முதன்மை பாதுகாப்பு ஒருங்கிணைப்பு தேவைகளுடன் இணக்கமானது.
5. யுனிவர்சல் இன்டஸ்ட்ரியல் அப்ளிகேஷன் மேட்சிங் காட்சிகள்
தரநிலைப்படுத்தப்பட்ட 415V மூன்று-கட்ட மின் விநியோகம் உலகளவில் கிட்டத்தட்ட அனைத்து தொழிற்சாலை, ஆற்றல் மற்றும் கனரக இயந்திரத் தொழில்களையும் உள்ளடக்கியது, மேலும் உயர்-தற்போதைய போல்ட்-ஆன் ஃபியூஸ் இந்த அமைப்புகளுக்குள் உள்ள ஒவ்வொரு முக்கிய மின் பாதுகாப்பு இணைப்புக்கும் மாற்றியமைக்கிறது. பல-தொழில் திட்ட போர்ட்ஃபோலியோக்களை நிர்வகிக்கும் கொள்முதல் குழுக்கள் பல உபகரண பாதுகாப்பு கோரிக்கைகளை பூர்த்தி செய்யும் ஒரு கூறு மாதிரியிலிருந்து பயனடைகின்றன, வெவ்வேறு திட்ட தளங்களில் உதிரி பாகங்கள் இருப்பு மற்றும் பராமரிப்பு பயிற்சி தரங்களை ஒருங்கிணைக்கிறது.
- தொழில்துறை மின் விநியோக பேனல்கள் & பிரதான சுவிட்ச் கியர்: கேபினட் இன்கமிங் பஸ்பார்களுக்கு முதன்மை ஓவர் கரண்ட் பாதுகாப்பாகப் பயன்படுத்தப்படுகிறது, முழு கேபினட் வயரிங் கட்டமைப்பையும் பாதுகாக்க ஷார்ட்-சர்க்யூட் தவறுகளை தனிமைப்படுத்துகிறது.
- மோட்டார் கட்டுப்பாட்டு மையங்கள்: கன்வேயர்கள், க்ரஷர்கள், பம்ப்கள் மற்றும் மின்விசிறிகளின் மூன்று-கட்ட ஓட்டுநர் மோட்டார்கள் பூட்டப்பட்ட ரோட்டார் ஓவர்லோட் அல்லது டெர்மினல் ஷார்ட் சர்க்யூட் காரணமாக ஏற்படும் முறுக்கு எரிவதிலிருந்து பாதுகாக்கவும்.
- ஜெனரேட்டர் & டிரான்ஸ்பார்மர் துணை சுற்றுகள்: மின்னோட்ட மின்னோட்டத்திற்கு மேல்நிலை மின்னோட்டத்திற்கு பரவுவதை தடுக்க, ஜெனரேட்டர் செட் மற்றும் விநியோக மின்மாற்றிகளின் குறைந்த மின்னழுத்த பக்கங்களின் வெளியீட்டு முனையங்களில் நிறுவப்பட்டுள்ளது.
- கனரக இயந்திரங்கள் மற்றும் கட்டுமான உபகரணங்கள்: பெரிய கிரேன்கள், கலவை உபகரணங்கள் மற்றும் சுரங்க போக்குவரத்து இயந்திரங்களின் முக்கிய ஆற்றல் உள்ளீட்டு சுழல்கள் மாறக்கூடிய அதிக சுமைகளின் கீழ் செயல்படும்.
- இரசாயன மற்றும் சுற்றுச்சூழல் பாதுகாப்பு மின் சுவிட்ச் கியர்: பீங்கான் காப்பு அமைப்பு இரசாயன ஆலை கட்டுப்பாட்டு அறைகள் மற்றும் கழிவு நீர் சுத்திகரிப்பு உபகரண பெட்டிகளுக்குள் அரிக்கும் வாயு மற்றும் ஈரப்பதம் அரிப்பை எதிர்க்கிறது.
6. நிறுவல் வழிகாட்டுதல்கள் & தினசரி செயல்பாட்டு பராமரிப்பு விதிகள்
சரியான போல்ட்-ஆன் நிறுவல் மற்றும் வழக்கமான பராமரிப்பு ஃபியூஸ் இணைப்புகளின் சேவை சுழற்சியை நேரடியாக நீட்டிக்கிறது மற்றும் முறையற்ற அசெம்பிளி அல்லது புறக்கணிக்கப்பட்ட பரிசோதனையால் ஏற்படும் மறைக்கப்பட்ட பாதுகாப்பு அபாயங்களைத் தவிர்க்கவும். அனைத்து செயல்பாட்டு விதிகளும் IEC 60269 துணை செயல்பாட்டு விவரக்குறிப்புகளைப் பின்பற்றுகின்றன, சிக்கலான தொழில்முறை பயிற்சி இல்லாமல் செயல்படுத்துவதற்கு ஆன்-சைட் மின் பராமரிப்பு பணியாளர்களுக்கு ஏற்றது.
6.1 நிலையான போல்ட்-ஆன் நிறுவல் விவரக்குறிப்புகள்
- ஆக்சைடு அடுக்குகள் மற்றும் தொடர்பு எதிர்ப்பை அதிகரிக்கும் தூசி துகள்களை அகற்றுவதற்கு நிறுவுவதற்கு முன் அனைத்து பஸ்பார் தொடர்பு மேற்பரப்புகளையும் சுத்தம் செய்யவும்.
- அதிக வெப்பமடையும் ஹாட் ஸ்பாட்களை உருவாக்கும் தளர்வான டெர்மினல்களைத் தவிர்க்க, அளவீடு செய்யப்பட்ட முறுக்கு விசைகள் மூலம் மவுண்டிங் போல்ட்களை இறுக்குங்கள்.
- கேபினட் வயரிங் மூலம் தடுக்காமல் இயற்கையான காற்று சலவை வெப்பச் சிதறலை உறுதிசெய்ய ஒவ்வொரு உருகி இணைப்பைச் சுற்றிலும் செங்குத்து மற்றும் கிடைமட்ட நிறுவல் இடத்தை வைத்திருங்கள்.
- புள்ளி தொடர்பு மற்றும் உள்ளூர் அதிக வெப்பமடைதல் அபாயங்களைத் தவிர்க்க, வெள்ளி முலாம் பூசப்பட்ட முனைய மேற்பரப்புகளை செப்பு பஸ்பார் விமானங்களுடன் முழுமையாக சீரமைக்கவும்.
6.2 வழக்கமான ஆய்வு மற்றும் பராமரிப்பு தரநிலைகள்
காலாண்டு மின் அலமாரி ஆய்வுகளின் போது, பராமரிப்பு ஊழியர்கள் ஃபியூஸ் டெர்மினல்களில் (அசாதாரண வெப்பநிலை உயர்வின் அறிகுறி) நிறமாற்றத்தை பார்வைக்கு சரிபார்க்க வேண்டும். ஷெல் நிறமாற்றம், முனைய ஆக்சிஜனேற்றம் அல்லது சிறிய சிதைவு ஆகியவற்றைக் காட்டும் எந்த உருகி இணைப்பும் தவறு உருகாமல் உடனடியாக மாற்றப்பட வேண்டும். ஷார்ட்-சர்க்யூட் தவறு தடங்கலுக்குப் பிறகு, உள் உருகும் மற்றும் வில்-தணிப்பு நிரப்பு ஒருமுறை செயல்படுத்தப்பட்ட அசல் பாதுகாப்பு செயல்திறனை இழக்கும் என்பதால், முழு உருகி இணைப்பு பகுதி பழுதுக்கு பதிலாக முழு மாற்றீடு தேவைப்படுகிறது.
சேமிப்பக நிர்வாகத்திற்கு, உலர், தூசி இல்லாத கிடங்கு சூழல்களில் ஸ்பேர் ஃப்யூஸ் இணைப்புகளை வைப்பது அவசியம். மேற்பரப்பு கீறல் அல்லது பீங்கான் ஷெல் கிராக் குறைபாடுகள் உள்ள தயாரிப்புகளை வடிகட்ட கட்டுமான தளங்களுக்கு வழங்குவதற்கு முன் நீண்ட கால பங்கு கூறுகள் காட்சி தோற்றத்தை பரிசோதிக்க வேண்டும்.
7. மின் கொள்முதல் மற்றும் பொறியியல் தொடர்பான அடிக்கடி கேட்கப்படும் தொழில்நுட்ப கேள்விகள்
Q1: நிலையான 415V விநியோக நெட்வொர்க்குகள் தவிர 500V AC சர்க்யூட்களில் இந்த ஃப்யூஸ் தொடரைப் பயன்படுத்த முடியுமா?
A1: ஆம். உற்பத்தியின் மதிப்பிடப்பட்ட மின்னழுத்தம் மேல் வரம்பு 500V AC ஐ அடைகிறது, எனவே இது 415V முதல் 500V தொழில்துறை மூன்று-கட்ட சுற்றுகளுக்குள் நிலையானதாக வேலை செய்யும். மாதிரி தேர்வுக்கு முன் பயனர்கள் உண்மையான கணினி அதிகபட்ச இயக்க மின்னழுத்தம் 500V ஐ விட அதிகமாக இல்லை என்பதை உறுதிப்படுத்த வேண்டும்.
Q2: தொழில்துறை சுற்று தேர்வுக்கான gG மற்றும் gL பாதுகாப்பு பண்புகளுக்கு இடையே என்ன வேறுபாடு உள்ளது?
A2: gL ஆனது மின்மாற்றிகள் மற்றும் விநியோகக் கோடுகளுக்கான நீண்ட கால ஓவர்லோட் பாதுகாப்பில் அதிக கவனம் செலுத்துகிறது, அதே நேரத்தில் gG மோட்டார் மற்றும் கட்டுப்பாட்டு உபகரணங்களுக்கான உடனடி குறுகிய-சுற்று முறிவு செயல்திறனை பலப்படுத்துகிறது. தனித்தனி கூறு கொள்முதல் இல்லாமல் இரு சர்க்யூட் வகைகளுக்கும் ஒருங்கிணைந்த பயன்பாட்டை ஆதரிக்க இந்த தொடர் இரட்டை பண்பு செயல்திறனை ஒருங்கிணைக்கிறது.
Q3: தனிப்பயன் பரிமாண அச்சிடுதல் மற்றும் அளவு சரிசெய்தல் சிறப்பு அமைச்சரவை நிறுவல் கோரிக்கைகளுக்கு ஆதரிக்கப்படுகிறதா?
A3: உற்பத்தியாளர் ODM மற்றும் OEM தனிப்பயனாக்குதல் சேவைகளை வழங்குகிறது, இதில் வாடிக்கையாளர் சுவிட்ச் கியர் கேபினட் உள் தளவமைப்பு தேவைகளுக்கு ஏற்ப சரிசெய்யப்பட்ட ஒட்டுமொத்த நீளம், மேற்பரப்பு பிராண்ட் அச்சிடுதல் மற்றும் முனைய அளவு மாற்றம் ஆகியவை அடங்கும்.
Q4: ஓவர்லோட் செயல்பாட்டிற்குப் பிறகு உருகி இணைப்புக்கு மாற்றீடு தேவையா என்பதை எவ்வாறு தீர்மானிப்பது?
A4: மஞ்சள் அல்லது கருப்பு நிறமாற்றத்திற்கு செராமிக் ஷெல் மேற்பரப்பைக் கவனிக்கவும், ஆக்சிஜனேற்றம் மற்றும் கருமையாவதற்கு முனைய வெள்ளி முலாம் சரிபார்க்கவும். எந்தவொரு அசாதாரண மேற்பரப்பு நிலையும் உள் வெப்ப வயதானதைக் குறிக்கிறது, சாத்தியமான அதிகப்படியான பாதுகாப்பு தோல்வி அபாயங்களை அகற்ற முழு மாற்றீடு தேவைப்படுகிறது.
Q5: மொத்த சுமந்து செல்லும் மின்னோட்டத்தை விரிவுபடுத்த இந்தத் தொடரின் பல உருகிகளை இணையாகப் பயன்படுத்த முடியுமா?
A5: இணை இணைப்பு பரிந்துரைக்கப்படவில்லை. தனிப்பட்ட உருகி இணைப்புகளுக்கு இடையே சிறிய அளவுரு விலகல் சீரற்ற மின்னோட்ட விநியோகத்திற்கு வழிவகுக்கும், இதனால் ஒரு ஒற்றை உருகி அதிக சுமைகளைத் தாங்கி முன்கூட்டியே உருகும். இணையான தளவமைப்பிற்குப் பதிலாக உயர் ஒற்றை தற்போதைய தர விவரக்குறிப்புகளைத் தேர்ந்தெடுக்கவும்.
முழு தொழில்நுட்ப தரவுத்தாள்கள் மற்றும் தனிப்பயனாக்கப்பட்ட குறைந்த மின்னழுத்த பாதுகாப்பு சுற்று பொருத்துதல் திட்டங்களை அணுகவும்Zhejiang Zhenghao Fuse Co., Ltd..
