சுவிட்சைத் துண்டிக்கிறது
2, வகை 1: உருகி அடிப்படை (உருகி துணை கூறு)
பிரதிநிதி மாதிரி: NH00 தொடர் (160A, 500V/690V)
நிலைப்படுத்தல்: தூய உருகி ஆதரவு/மாற்று சாதனம், சுவிட்ச் பொறிமுறையை ஒருங்கிணைக்கவில்லை, கத்தி சுவிட்ச் அல்லது உயர்-நிலை சுவிட்ச் உடன் இணைந்து பயன்படுத்த வேண்டும்.
அம்சங்கள்: கத்தி வகை உருகி நிறுவல் அமைப்பு, 35 மிமீ டிஐஎன் ரயில் கருவி இலவச நிறுவல், உருகி நிலையை நிகழ்நேர பார்வைக்கான நீல வெளிப்படையான கண்காணிப்பு சாளரம், சுடர்-தடுப்பு பொறியியல் பிளாஸ்டிக் ஷெல்.
பயன்பாடு: குறைந்த மின்னழுத்த விநியோக பெட்டிகள் மற்றும் மின் கட்டுப்பாட்டு பெட்டிகளில் உருகிகளை நிறுவுதல் மற்றும் விரைவாக மாற்றுதல், சுற்றுகளுக்கு அதிக சுமை/குறுகிய சுற்று பாதுகாப்பு புள்ளிகளாக செயல்படுகின்றன.
3, வகை 2: ஃபியூஸ் வகை தனிமைப்படுத்தும் சுவிட்ச் (சுவிட்ச் உருகி குழுவை தனிமைப்படுத்துதல்)
"சுவிட்ச் ஆன்/ஆஃப்+ஐசோலேஷன்+ஃப்யூஸ் பாதுகாப்பு" ஒன்றை ஒருங்கிணைத்து, சுமை இல்லாத அல்லது சுமை இல்லாத நிலையில் சுற்றுகளை இணைக்கவும், எடுத்துச் செல்லவும் மற்றும் துண்டிக்கவும், மேலும் உருகிகள் மூலம் ஓவர்லோட்/ஷார்ட் சர்க்யூட் பாதுகாப்பை வழங்கவும்; சுவிட்ச் திறக்கும் போது, பராமரிப்பு பாதுகாப்பை உறுதி செய்வதற்காக ஒரு தெளிவான புலப்படும் இடைவெளி உருவாகிறது. அமைப்பு மற்றும் தொடரின் அடிப்படையில் இரண்டு வகைகளாக பிரிக்கப்பட்டுள்ளது:
3.1 HR6 தொடர் (பிளேடு வகை/திறந்த வகை)
பிரதிநிதி மாதிரி: HR6-160/30 (160A, 660V, 50Hz)
நிலைப்படுத்தல்: உள்ளுணர்வு அமைப்பு மற்றும் எளிதான பராமரிப்புடன், கிளாசிக் ஓப்பனிங் கத்தி வகை தனிமைப்படுத்தல் சுவிட்ச் உருகி குழு.
அம்சங்கள்: கத்தி சுவிட்ச் ஆன்/ஆஃப் அமைப்பு, வெள்ளி முலாம் பூசப்பட்ட செப்பு தொடர்புகள், மேல் கைப்பிடி செயல்பாடு, ஆறு முனைய வயரிங் (ஒரு கட்டத்திற்கு ஒன்று மற்றும் ஒன்று வெளியே), ஸ்க்ரூ பேனல் நிறுவல்.
விண்ணப்பம்: தொழில்துறை/வணிக விநியோக பிரதான சுவிட்ச் அல்லது கிளை சுவிட்ச், மோட்டார் கிளை பாதுகாப்பு மற்றும் தனிமைப்படுத்தல்.
3.2 HR17 தொடர் (மூடிய மட்டு, முக்கிய தொடர்)
பிரதிநிதி மாதிரிகள்: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630
நிலைப்படுத்தல்: 100A முதல் 630A வரையிலான நடுத்தர முதல் உயர் மின்னோட்டத் தேவைகளை உள்ளடக்கிய, மதிப்பிடப்பட்ட மின்னோட்டத்தின்படி தரப்படுத்தப்பட்ட மாடுலர் மூடப்பட்ட உருகி வகை தனிமைப்படுத்தல் சுவிட்ச், தயாரிப்பு வரிசையின் முக்கிய தொடர் ஆகும்.
பொதுவான அம்சங்கள்: அகலமான மேல் கைப்பிடி/கைப்பிடி செயல்பாடு, மெல்ட் கோர், புலப்படும் பிரேக்பாயிண்ட் தனிமைப்படுத்தல், ஃபிளேம் ரிடார்டன்ட் இன்ஜினியரிங் பிளாஸ்டிக் ஷெல், 35 மிமீ டிஐஎன் ரயில் அல்லது ஸ்க்ரூ பேனல்/பஸ்பார் நிறுவலுக்கான ஆதரவு, 50/60 ஹெர்ட்ஸ் பிராட்பேண்ட் மாடல் இணக்கத்தன்மை (பிராட்பேண்ட் மாடல் இணக்கத்தன்மை) ஆகியவற்றைச் சரிபார்ப்பதற்கான அட்டையைத் திறக்க வேண்டிய அவசியமில்லாத அகலமான மேல் கைப்பிடி/கைப்பிடி செயல்பாடு.
மின்னோட்டத்தால் வகுக்கப்பட்டது:
HR17-100 (100A): சிறிய மற்றும் நடுத்தர மின்னோட்டக் கிளை, ஃபிளிப் அல்லது டிராயர் கைப்பிடியின் இரண்டு பதிப்புகள், விநியோக பெட்டிகள்/கட்டுப்பாட்டு பெட்டிகளின் கிளைப் பாதுகாப்பிற்கு ஏற்றது;
HR17-160 (160A): சிறிய மற்றும் நடுத்தர மின்னோட்டம் பிரதான/கிளை சுற்றுகளுக்கு ஏற்றது, இரயில் நிறுவலை ஆதரிக்கிறது மற்றும் மோட்டார் மற்றும் இயந்திர சக்தி பாதுகாப்புக்கு ஏற்றது;
HR17-250 (250A): நடுத்தர மின்னோட்டம், மூன்று வளைவு சாளரம், தொழிற்சாலை பட்டறைகள் மற்றும் வணிக கட்டிடங்களில் மின் விநியோகத்திற்கு ஏற்றது;
HR17-400 (400A): உயர் மின்னோட்டம் பிரதான சுற்று, மூன்று வில் சாளரம், மின் விநியோக கேபினட் மெயின் சுவிட்சுக்கு ஏற்றது;
HR17-630 (630A): அல்ட்ரா ஹை கரண்ட் மெயின் சர்க்யூட், PA66 ஃபிளேம் ரிடார்டன்ட் ஷெல், செப்புப் பட்டை உள் பாகங்கள், குறைந்த மின்னழுத்த சுவிட்ச் கியர் மற்றும் மின்தேக்கி இழப்பீட்டு பெட்டிகள் போன்ற கனரக பயன்பாடுகளுக்கு ஏற்றது.
பயன்பாடு: தொழிற்சாலை மின் விநியோக பெட்டிகள், குறைந்த மின்னழுத்த சுவிட்ச் கியர், மோட்டார் கட்டுப்பாட்டு மையங்கள் (MCC), வணிக கட்டிடங்கள்/மருத்துவமனைகள்/தரவு மையங்களுக்கான பிரதான மற்றும் கிளை சுற்று பாதுகாப்பு, பெரிய உபகரணங்களுக்கு மின் வெட்டு மற்றும் குறுகிய சுற்று பாதுகாப்பு.
- View as

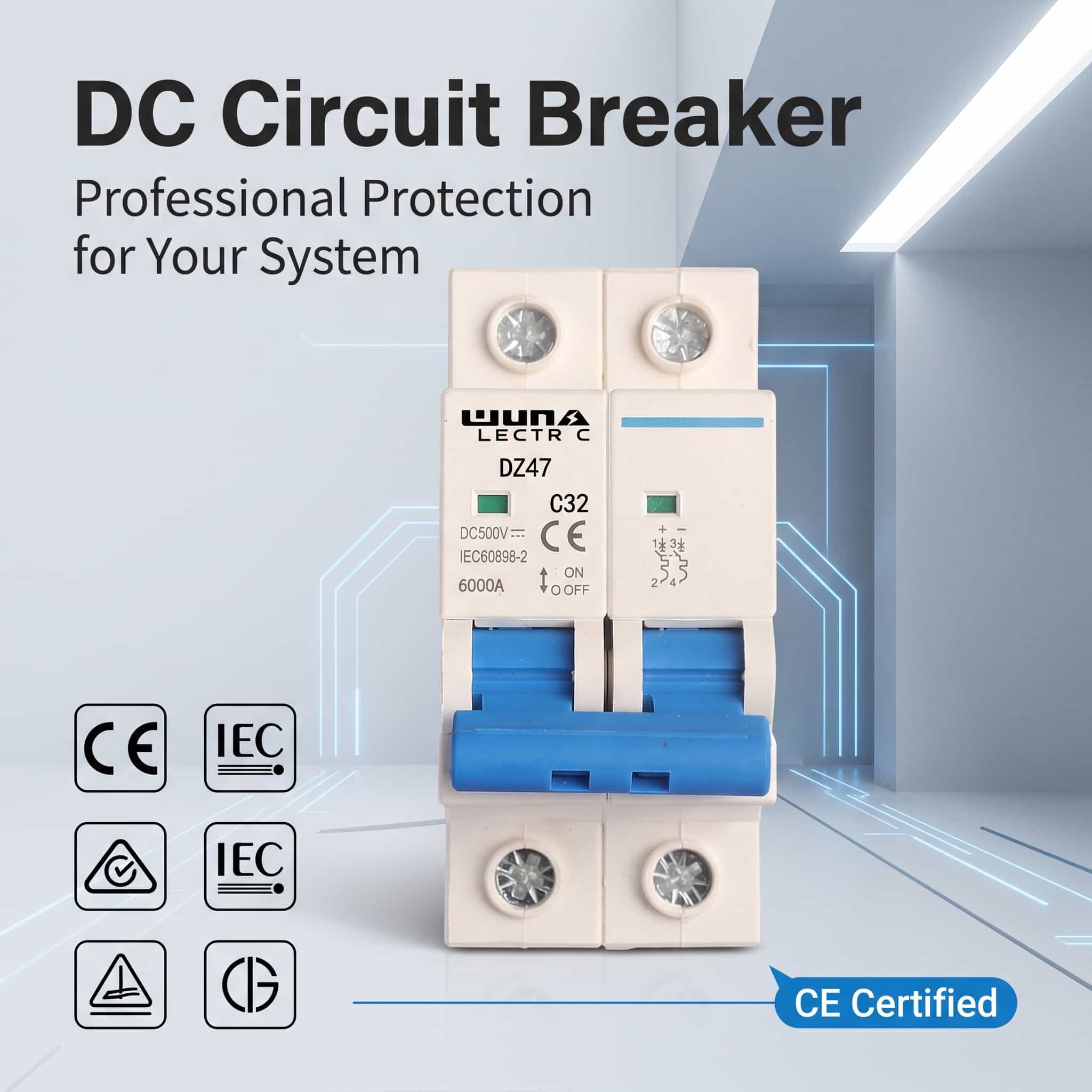

2 துருவ DC மினியேச்சர் சர்க்யூட் பிரேக்கர் DZ47 C32 500V
ZHENGRONG DZ47-500V 2-துருவ மினியேச்சர் சர்க்யூட் பிரேக்கர் என்பது ஒளிமின்னழுத்த DC பவர் அமைப்புகளுக்கான ஒரு சிறிய பாதுகாப்பு மற்றும் தனிமைப்படுத்தும் அலகு ஆகும். 6000A என மதிப்பிடப்பட்டது, இது ஒரு மாடுலர் சாதனத்தில் சர்க்யூட் மேக்/பிரேக், ஐசோலேஷன் மற்றும் ஷார்ட் சர்க்யூட்/ஓவர்லோட் பாதுகாப்பு ஆகியவற்றை ஒருங்கிணைக்கிறது. சுடர்-தடுப்பு PA66 வீட்டுவசதியுடன் கட்டப்பட்டது மற்றும் IEC60898-2 மற்றும் CE க்கு சான்றளிக்கப்பட்டது, இது சோலார் இணைப்பான் பெட்டிகள், PV அமைப்புகள் மற்றும் ஆற்றல் சேமிப்பு சாதனங்களில் DC சுற்றுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.

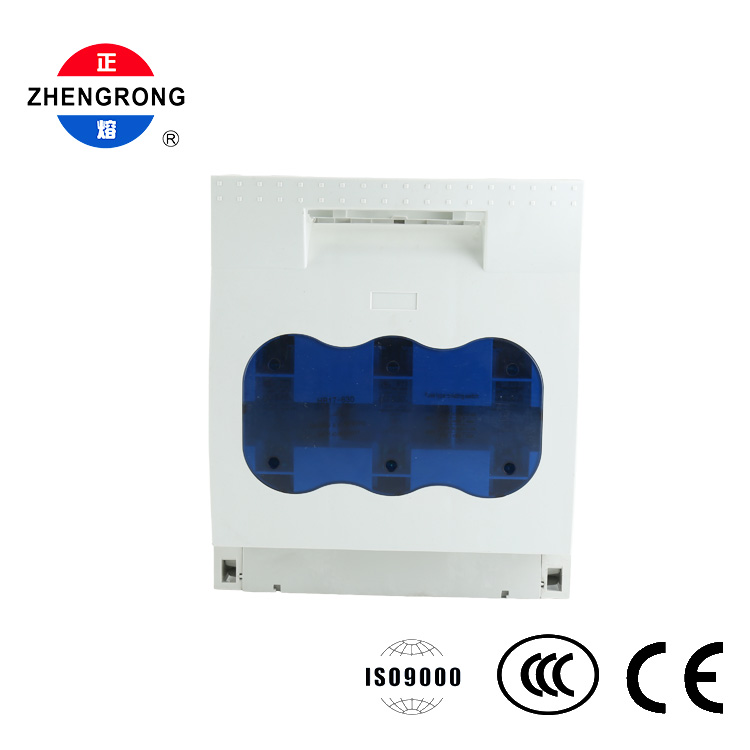

3 துருவ உருகி சுவிட்ச் டிஸ்கனெக்டர் 630A 690V
ZHENGRONG HR17-630 3-துருவ உருகி சுவிட்ச் டிஸ்கனெக்டர் என்பது உயர்-தற்போதைய மூன்று-கட்ட குறைந்த மின்னழுத்த அமைப்புகளுக்கான ஒரு ஹெவி-டூட்டி பாதுகாப்பு மற்றும் தனிமைப்படுத்தும் அலகு ஆகும். 630A என மதிப்பிடப்பட்டது, இது ஒரு வலுவான சாதனத்தில் சர்க்யூட் மேக்/பிரேக், ஐசோலேஷன் மற்றும் ஷார்ட் சர்க்யூட்/ஓவர்லோட் பாதுகாப்பு ஆகியவற்றை ஒருங்கிணைக்கிறது. சுடர்-தடுப்பு PA66 வீட்டுவசதியுடன் கட்டப்பட்டது மற்றும் ISO9000, CCC மற்றும் CE க்கு சான்றளிக்கப்பட்டது, இது தொழில்துறை சுவிட்ச் கியர், வணிக கட்டிடங்கள் மற்றும் உள்கட்டமைப்புகளில் முக்கிய சுற்றுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.

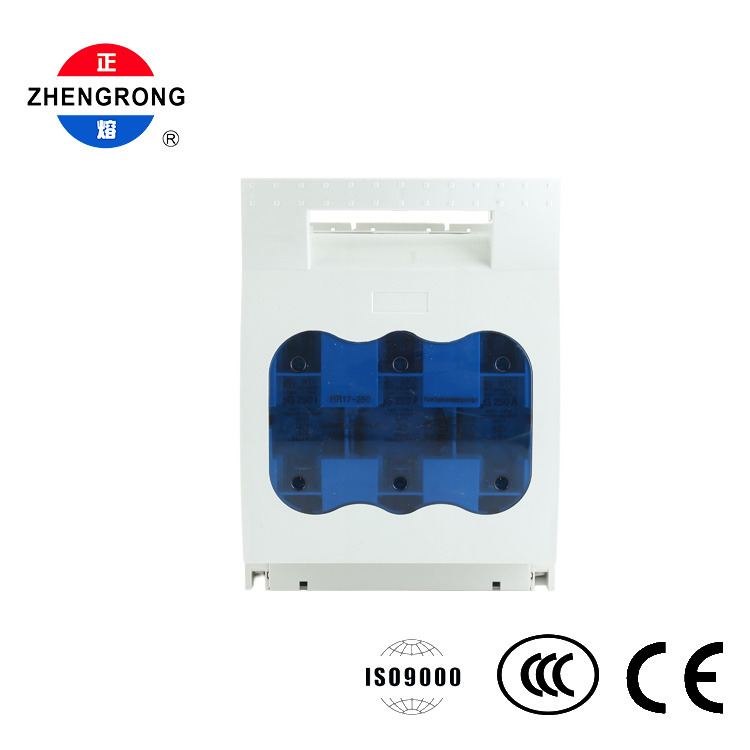

3 துருவ உருகி சுவிட்ச் டிஸ்கனெக்டர் 250A 690V DIN ரயில்
ZHENGRONG HR17-250 3-துருவ உருகி சுவிட்ச் டிஸ்கனெக்டர் நம்பகமான சர்க்யூட் ஸ்விட்ச், தனிமைப்படுத்தல் மற்றும் மூன்று-கட்ட குறைந்த மின்னழுத்த அமைப்புகளுக்கு ஓவர்லோட்/ஷார்ட் சர்க்யூட் பாதுகாப்பை வழங்குகிறது. 250A மதிப்பீட்டில், இது ஒரு சுடர்-தடுப்பு வீடு, ஒரு பார்வையில் உருகி ஆய்வுக்கான மூன்று-வளைவு ஒளிஊடுருவக்கூடிய நீல சாளரம் மற்றும் ஒரு பரந்த இயக்க கைப்பிடி, விரைவான 35 மிமீ DIN ரயில் மவுண்டிங் ஆகியவற்றைக் கொண்டுள்ளது. ISO9000, CCC மற்றும் CE க்கு சான்றளிக்கப்பட்டது, இது தொழில்துறை மற்றும் வணிக விநியோகத்திற்கான நம்பகமான பாதுகாப்பு மற்றும் தனிமைப்படுத்தல் தீர்வாகும்.

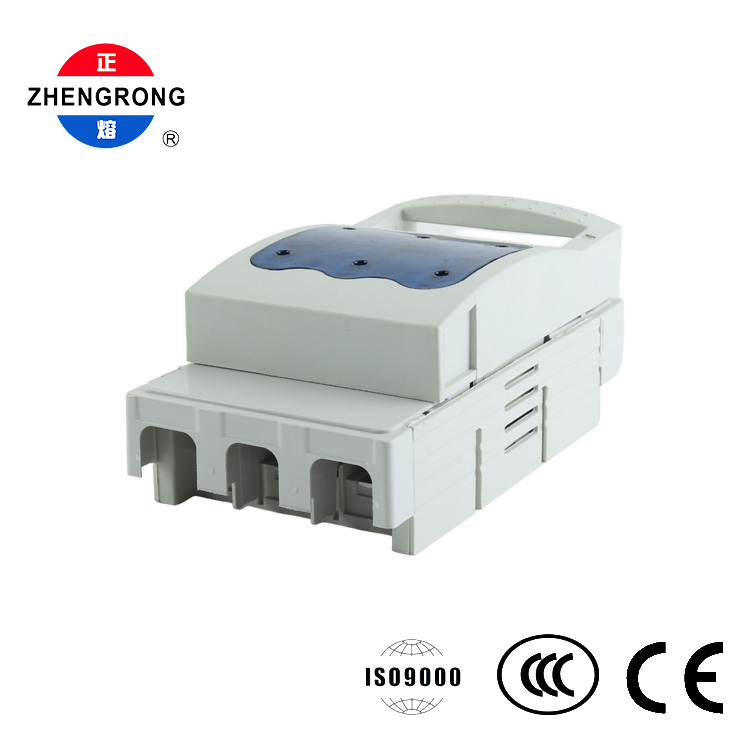

3 துருவ உருகி சுவிட்ச் டிஸ்கனெக்டர் 400A 690V
ZHENGRONG HR17-400 3-துருவ உருகி சுவிட்ச் டிஸ்கனெக்டர் உயர்-தற்போதைய மூன்று-கட்ட குறைந்த மின்னழுத்த சுற்றுகளுக்கு நம்பகமான சுமை மாறுதல், தனிமைப்படுத்தல் மற்றும் குறுகிய-சுற்றுப் பாதுகாப்பை வழங்குகிறது. 660/690V AC இல் 400A என மதிப்பிடப்பட்டது, இது ஒரு உறுதியான ஃப்ளேம்-ரிடார்டன்ட் ஹவுசிங், ஃபியூஸ் இன்ஸ்பெக்ஷனுக்கான டிரிபிள்-ஆர்க் டிரான்ஸ்யூசண்ட் நீல சாளரம் மற்றும் பரந்த இயக்க கைப்பிடி ஆகியவற்றைக் கொண்டுள்ளது. பஸ்பார் அல்லது மவுண்டிங்-ப்ளேட் நிறுவலுக்கான அடிப்படை நிர்ணயம் மற்றும் ISO9000, CCC மற்றும் CE சான்றிதழுடன், இது தொழில்துறை மற்றும் வணிக சக்தி விநியோகத்தை கோருவதற்காக கட்டப்பட்டுள்ளது.

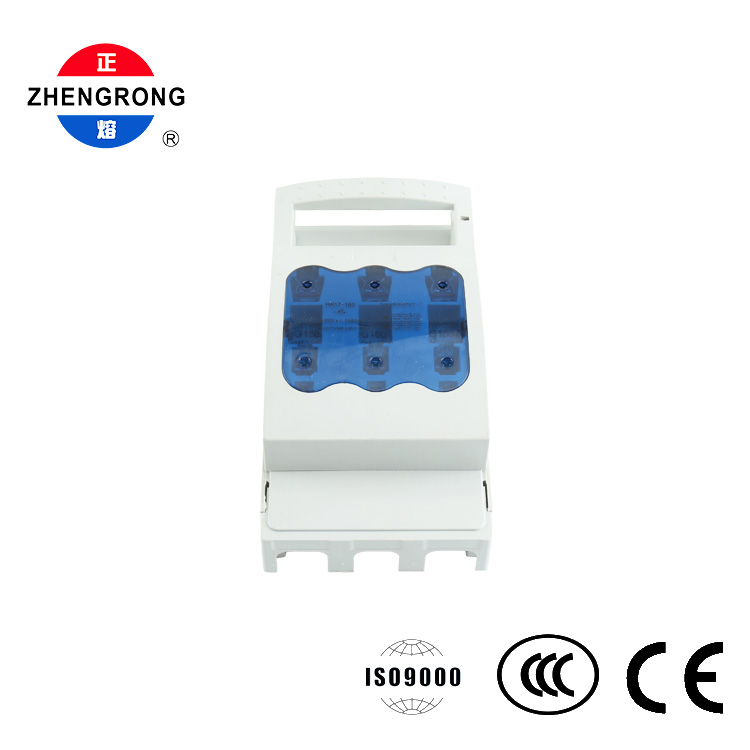

3 துருவ உருகி சுவிட்ச் டிஸ்கனெக்டர் 160A 690V DIN ரயில்
ZHENGRONG HR17-160 3-துருவ உருகி சுவிட்ச் டிஸ்கனெக்டர் நம்பகமான சுற்று மாறுதல், தனிமைப்படுத்துதல் மற்றும் மூன்று-கட்ட குறைந்த மின்னழுத்த அமைப்புகளுக்கு குறுகிய சுற்று பாதுகாப்பை வழங்குகிறது. 50/60Hz இல் 160A / 690V~ என மதிப்பிடப்பட்டது, இது ஒரு பரந்த இயக்க கைப்பிடி, ஒரு ஒளிஊடுருவக்கூடிய நீல ஆய்வு சாளரம் மற்றும் ஒரு சிறிய சுடர்-தடுப்பு வீடு, நெகிழ்வான DIN ரயில் அல்லது பேனல் மவுண்டிங் ஆகியவற்றை ஒருங்கிணைக்கிறது. ISO9000, CCC மற்றும் CE க்கு சான்றளிக்கப்பட்டது, இது தொழில்துறை மற்றும் வணிக விநியோகம், மோட்டார் மற்றும் கிளை சுற்றுகளுக்கான நம்பகமான பாதுகாப்பு தீர்வாகும்.

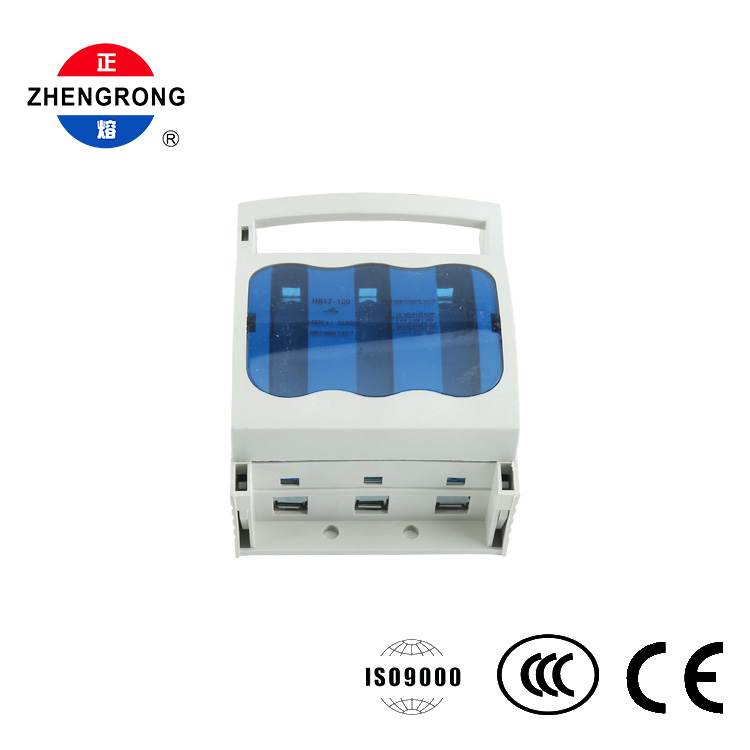

3 துருவ உருகி சுவிட்ச் டிஸ்கனெக்டர் 100A 690V DIN ரயில்
ZHENGRONG HR17-100 3-துருவ உருகி சுவிட்ச் டிஸ்கனெக்டர் நம்பகமான சுமை மாறுதல், தனிமைப்படுத்துதல் மற்றும் மூன்று-கட்ட குறைந்த மின்னழுத்த சுற்றுகளுக்கு குறுகிய சுற்று பாதுகாப்பை வழங்குகிறது. 100A / 690V என மதிப்பிடப்பட்டது மற்றும் GB/T 14048.3-2017 உடன் இணங்குகிறது, இது ஒரு ஃபிளேம் ரிடார்டன்ட் ஹவுசிங், ஃப்யூஸ் இன்ஸ்பெக்ஷனுக்கான ஒரு ஒளிஊடுருவக்கூடிய நீல சாளரம் மற்றும் வசதியான செயல்பாட்டிற்கான பரந்த டிராயர் வகை கைப்பிடி ஆகியவற்றைக் கொண்டுள்ளது. இரட்டை DIN ரயில் மற்றும் திருகு மவுண்டிங் மற்றும் ISO9000, CCC மற்றும் CE சான்றிதழுடன், இது தொழில்துறை மற்றும் வணிக விநியோக அமைப்புகளுக்கான பல்துறை பாதுகாப்பு தீர்வாகும்.
உருகி ஆதரவு மற்றும் மாற்றீடு மட்டுமே தேவை → NH00 உருகி தளத்தைத் தேர்ந்தெடுக்கவும் (உயர்-நிலை சுவிட்சுகளுடன் இணைந்து பயன்படுத்தப்படும்).
கிளை/சிறிய மற்றும் நடுத்தர மின்னோட்டம் (100-160A) → HR17-100/HR17-160, ரயில் நிறுவலை ஆதரிக்கிறது, செலவு மற்றும் நெகிழ்வுத்தன்மையை சமநிலைப்படுத்துகிறது.
நடுத்தர மின்னோட்டம்/கிளை (250A) → HR17-250, எளிதாக ஆய்வு செய்ய மூன்று வளைவு ஜன்னல்கள்.
உயர் மின்னோட்ட பிரதான சுற்று (400-630A) → HR17-400/HR17-630, பவர் கேபினட்கள் மற்றும் சுவிட்ச் கியர் ஆகியவற்றின் பிரதான சுவிட்ச்க்கு பயன்படுத்தப்படுகிறது.
கிளாசிக் பிளேடு அமைப்பு மற்றும் உள்ளுணர்வு பராமரிப்பு → HR6 தொடர்களை விரும்புங்கள்.
ஏற்றுமதி சந்தை → 50/60Hz மற்றும் IEC 60947-3 பதிப்புகள் கொண்ட லேபிளிங் மாடல்களுக்கு முன்னுரிமை அளித்து, பெயர்ப் பலகையில் உள்ள உண்மையான அளவுருக்களை சரிபார்க்கவும்.
